[Suche] Steckbare Schraubklemme (Ober und Unterteil)

More
22 Jan 2022 09:10 #232733 by Muecke
Servus miteinander,

suche Buchsen und Stecker für eine Platine zum Löten / Schrauben (ähnlich wie die auf der Mesa Karte).
Leider finde ich nichts passendes.

Was ich benötige:
Rastermaß: 5.08 mm
Polzahl Summe: 45

Für die Stabilität dachte ich die Buchse so groß als Möglich zu wählen.
Bei den Steckern dachte ich an 2 oder 4 Polige.


Was ich gefunden habe.
Stecker:
www.reichelt.de/steckbare-schraubklemme-...?&trstct=pos_8&nbc=1
Jedoch sind die immer nicht Lieferbar.

Buchse:
www.reichelt.de/stiftleiste-2-pol-rm-5-m...=lsbght_sldr::292591
Die sind alle 90° gebogen ich hätte die wenn machbar Gerade nach oben 0°, gibt es so was nicht?

Und ich bin mir immer nicht sicher ob die auch wirklich zusammen passen.
Gibt es da ein Bezugsquelle, die Besser sortiert ist für so einen leihen wie mich?


Gruß Mücke

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 09:15 - 22 Jan 2022 09:21 #232734 by spicer
Distrelec Schweiz hat die Lager.

www.distrelec.ch/de/steckbarer-klemmenbl...Vwa8VHhoCjrAQAvD_BwE

Distrelec gibt's meines Wissens auch in Deutschland.

Sonst halt vom Chinesen (wenn's läger dauern darf, dafür super günstig):
de.aliexpress.com/item/1005002951702737.html
Last edit: 22 Jan 2022 09:21 by spicer.
The following user(s) said Thank You: Muecke

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 10:11 #232736 by Muecke

Distrelec Schweiz hat die Lager.

www.distrelec.ch/de/steckbarer-klemmenbl...Vwa8VHhoCjrAQAvD_BwE

Distrelec gibt's meines Wissens auch in Deutschland.

Sonst halt vom Chinesen (wenn's läger dauern darf, dafür super günstig):
de.aliexpress.com/item/1005002951702737.html




Normalerweise ist mir die Lieferzeit nicht so wichtig, in dem Fall jetzt gerade schon. :-(

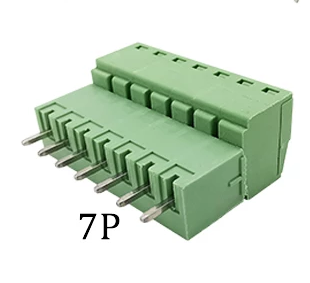

die Teile vom Ali P7 suche ich: Buchse und Stecker.



ja den distrelec.de habe ich dank dir auch gefunden.
Bei dem kann man schon deutlich bessere Filter anwenden. ICh werde mich da mal etwas länger mit Beschäftigen und hoffen das ich das Richtige finde.

es gibt das Rastermaß 5.00 mm und 5.08 mm
wie bekomme ich denn raus was mein Platine da wirklich hat, mit der Schieblehre könnte das beides sein
Attachments:

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 10:16 #232737 by spicer
Distrelec ist übrigens kompromisslos.
Super schnelle Lieferung....die beliefern auch Firmen.

Ich denke, ob 5.00 oder 5.08 spielt keine Rolle.
Überleg mal, wieviel das ist :side:
The following user(s) said Thank You: Muecke

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 10:22 - 22 Jan 2022 10:30 #232738 by Muecke

Ich denke, ob 5.00 oder 5.08 spielt keine Rolle.
Überleg mal, wieviel das ist :side:

ja das ist nicht viel!

ich rechne das so.
Loch auf der Platine ca. 0,8 bis 1,0 mm Durchmesser

Platine RM 5.00
Stiftleiste 10 Polig, RM 5.08
vom ersten Stift bis zum 10 Stift habe ich somit ein Abweichung von 0,8mm das würde bedeuten das der Letzte Stift neben dem Loch auf der Platine sitzen würde und man diesen etwas Biegen müsste.


Last edit: 22 Jan 2022 10:30 by Muecke.

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 10:31 - 22 Jan 2022 10:31 #232739 by spicer
Ich habe eigentlich noch nie etwas anderes als 5.08 gehabt.
Das sind 2/10 Zoll.
Ich denke, die runden alle und es gibt nur dieses Rastermass.
Einzig bei 2.54....da gibt's auch 2mm
Last edit: 22 Jan 2022 10:31 by spicer.
The following user(s) said Thank You: Muecke

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 10:33 #232740 by Muecke

Ich habe eigentlich noch nie etwas anderes als 5.08 gehabt.
Das sind 2/10 Zoll.
Ich denke, die runden alle und es gibt nur dieses Rastermass.
Einzig bei 2.54....da gibt's auch 2mm


ich kann mir auch gut vorstellen das die Löcher nicht immer akurat sind und auch die Stifte zum Löten nicht so 100% sind, sonst wäre das zeug glaube ich alles deutlich teurer

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 10:34 #232741 by spicer
Sonst miss mit der Schieblehre über 10 Pins!

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 10:40 #232742 by Muecke

Sonst miss mit der Schieblehre über 10 Pins!


da würde dann ein RM von 4,552mm raus kommen, ich glaube ich kann nicht richtig messen oder mache was grundlegend falsch
ich schaue jetzt mal das ich was Finde mit RM 5 oder 5.08 wird schon passen.

Woran kann man erkennen ob Stecker und Buchs zusammen passen ausser Optisch zu vergleichen?

Please Log in or Create an account to join the conversation.

More
22 Jan 2022 10:42 #232743 by spicer
Ich layoute und fräse selber Platinen.
Ich denke, Du kannst mir glauben.
The following user(s) said Thank You: Muecke
